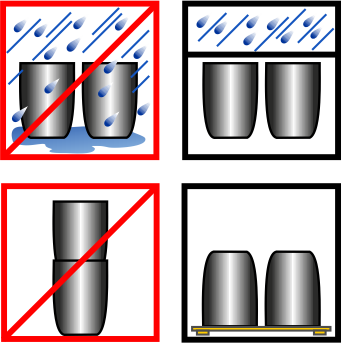

Хранить тигли в сухом, хорошо проветриваемом помещении на деревянных подставках.
Не допускается хранение тиглей на бетонном или металлическом полу.
Не допускается ставить тигли друг в друга.

Нельзя допускать толчков и ударов по тиглям.

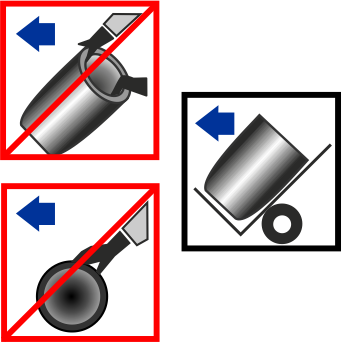

Тигли нельзя перекатывать по полу на боку или на подовой кромке.
Для транспортировки использовать тележки с мягкой обивкой.

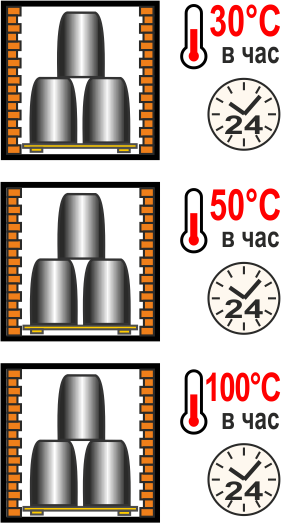

Сушка тиглей
- при температуре 200°С не менее 1 суток.
Подъем температуры до 200°С не должен быть резким - не более 30°С в час.

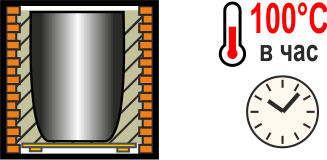

Прокалка тиглей
Тигли марки С - подъем температуры до 900°С по 50°С в час.
Тигли марки А и К - подъем температуры до 1050°С по 100°С в час.
Тигли марки Х - подъем температуры до 400°С по 100°С в час и далее до 1050°С как можно быстрее.

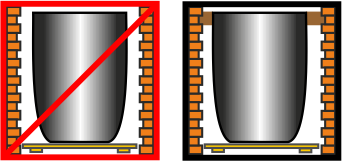

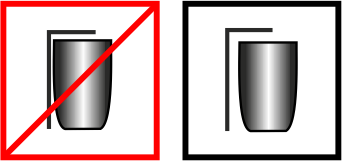

Вокруг верхней кромки тигля необходимо создать равномерный зазор, для чего использовать картон или древесную щепу. Не допускается использовать клинья из огнеупорного материала.

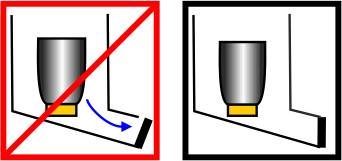

Ось горелки должна находиться в плоскости днища.

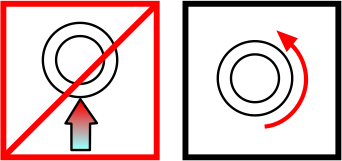

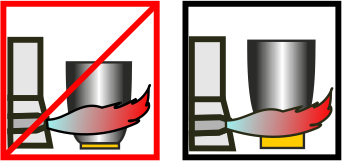

Горелка должна быть установлена так, чтобы пламя не било прямо в тигель, а огибало его по касательной.

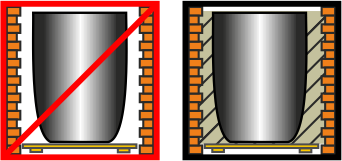

Промежуток между тиглем и крышкой печи должен быть изолирован термоизоляционным материалом.

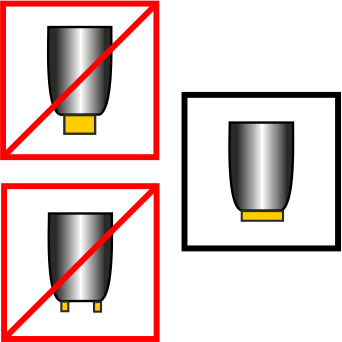

Использовать только стандартные подставки. Между тиглем и подставкой должен быть разделительный
материал: бумага, кокс, глинозем.

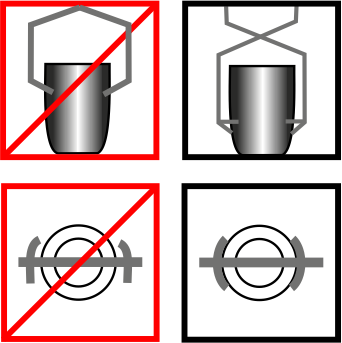

Для установки и извлечения тиглей следует применять клещи (захваты), соответствующие форме тигля, обернутые мягким материалом.

В печах сопротивления и индукционных печах зазор между кромкой тигля и кожухом печи следует замазать смесью на основе огнеупорной глины.

В индукционных печах пространство между тиглем и индуктором заполняется изоляционным материалом.

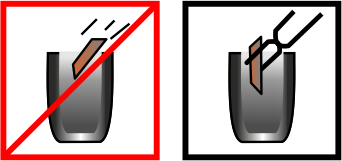

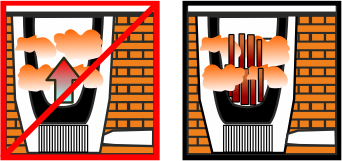

Металл загружать только в разогретый тигель. Металл должен быть сухим и слегка подогретым. Большие куски следует вводить в тигель клещами, не допуская их соударений с тиглем.

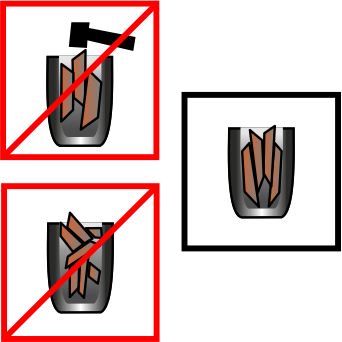

Слитки металла следует укладывать в тигель вертикально, исключая заклинивание отдельных кусков.

Категорически запрещается разогревать тигель с застывшим в нем металлом. Отверстие для аварийного выпуска жидкого металла в печи должно быть закрыто.

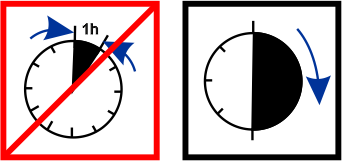

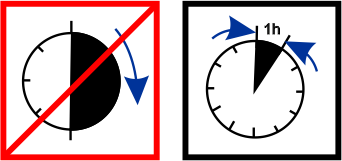

Плавку металла следует производить как можно быстрее.

Между плавками не оставлять тигель в печи пустым. Период между плавками должен быть минимальным.

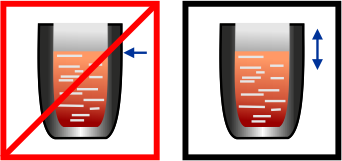

Уровень расплава в тигле необходимо менять во избежание разъедания стенок тигля шлаками по “зеркалу” металла.

Строго соблюдать необходимое количество химических добавок для модификации сплавов.

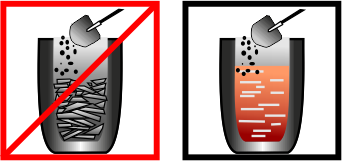

Вводить добавки только в расплавленный металл.

При перерывах в работе ( например: остановка в выходные) тигли в печах необходимо медленно разогреть пустыми, независимо от марки тигля.

В индукционных печах, где нагрев и расплавление металла происходят за счет протекающих в нем токов, а тигель греется от металла, рекомендуется постепенное увеличение энергии, чтобы обеспечить равномерный нагрев тигля. Оптимальным в таком случае является непрерывный режим работы.

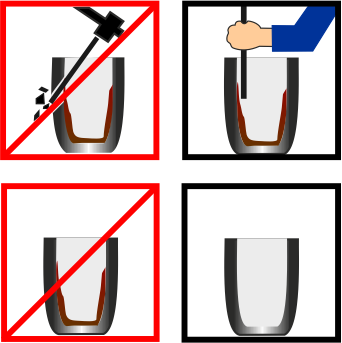

При отключении печи жидкий расплав необходимо удалить из тигля. По окончании процесса плавления внутренняя поверхность горячего тигля должна быть аккуратно очищена от шлаков с помощью металлического скребка или лопатки.
